    纳普科技 PM9816电参数测试仪介绍

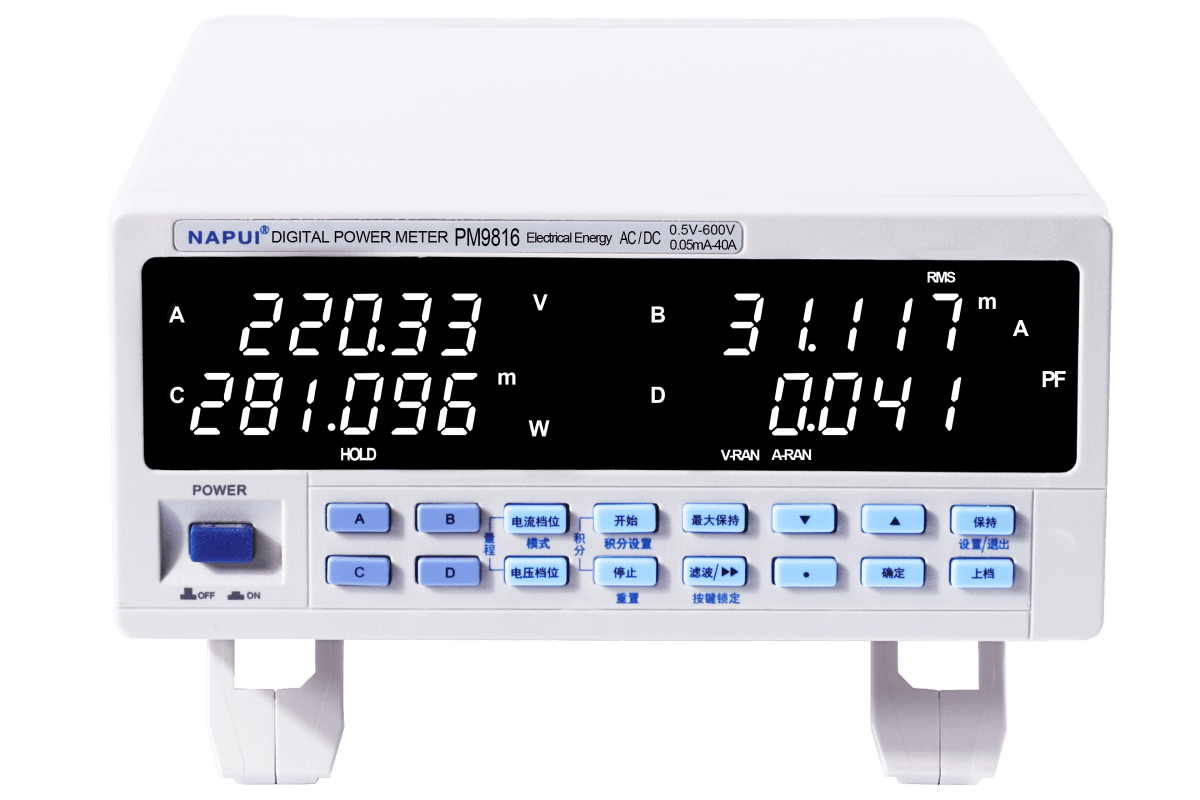

    PM9816电参数测试仪

    PM9816功率分析仪

    PM9816电参数测量仪是本公司最新研制的高性价比的测量仪器,能测量出电压V、电流A、功率W、功率因数PF、频率Hz、电能量kWh等参数。仪器将完善的功能、优越的性能及简单的操作结合在一起,既能实现生产现场的高速测量的需要,也能满足实验室等部门的研发开发的需要,我们标配相应上位机软件,能够实时记录数据并能将数据导出excel文档保存。




    PM9816测量条件

    1.电压电流的测量模式

    电压电流可以选择测量模式分别是DC,AC,RMS。

    2.测量量程

    根据要测量的电压或电流有效值设置测量量程。可以设置固定量程或自动量程。

    3.VT比,CT比

    设置VT比或CT比,可以换算成变压,变流前电压或电流的数值数据或波形显示数据。

    4. 数据更新周期

    数据更新周期是指获取采样数据,并且计算,显示,通信输出功能的周期。数值数据在每个数据更新周期被更新或进过通信接口输出。


    电参数测试仪后面板图

                                   (PM9816背面图)






     PM9816显示参数


           V:电压(伏特)

      A:电流(安培)

      W:有功功率(瓦)

      PF:功率因数

      Hz:频率(赫兹)

      PK:峰值(电压,电流或功率)

      °:相位角

      VA:视在功率

      Var:无功功率

      TIME:电能计时时间

      h:   小时


    PM9816通讯接口设置


      设置串口波特率、地址

      波特率

      使用串口通信时可选择4种波特率:9600、19.2K、38.4K、57.6K。默认9600。

      地址

      串口地址的只能设置1~255,默认地址为1。



                                   (上位机界面)


                                     (上位机界面)
